굴곡-무감각 섬유
Bend-Insensitive Fiber는 제한된 설치 공간이나 반복적인 케이블 라우팅으로 추가적인 굽힘 손실이 발생할 수 있는 광통신 시스템용으로 설계되었습니다. 특별히 설계된 굴절률- 프로파일은 광섬유가 구부러질 때 빛을 광섬유 코어 내에 가두어 기존의 단일{3}}모드 광섬유에서 발생할 수 있는 광 손실을 줄이는 데 도움이 됩니다. FTTH 드롭 케이블, 실내 통신 케이블, 소형 배전함 및 기타 액세스-네트워크 애플리케이션에 매우 적합합니다. China Super Tech Co., Ltd.는 케이블 구조, 굴곡-반경 요구 사항, 파장 및 프로젝트 사양에 따라 굴곡-최적화된 광섬유 옵션을 제공합니다.
- 제품 소개
굴곡-무감각 섬유|G.657 단일-모드 광섬유
굴곡-무감각 섬유
컴팩트하고 긴밀한-라우팅 애플리케이션을 위한 G.657 단일{1}}모드 광섬유
제품개요
굴곡-에 민감하지 않은 광섬유는 기존 광섬유 라우팅 공간이 제한되어 있거나 케이블 경로에 굴곡이 자주 발생하는 광통신 시스템용으로 설계되었습니다. 굴곡-최적화된 섬유 구조는 굴곡으로 인한 추가적인 광 손실을 제어하는 데 도움이 되므로 소형 케이블 설계, 실내 라우팅 및 액세스-네트워크 설치에 적합합니다.
제품군은 다음과 같습니다G.657 단일-모드 광섬유 구성, G.657.A1 및 G.657.A2 옵션 포함. 필요한 굴곡 반경, 케이블 구성, 설치 환경 및 광학 성능 요구 사항에 따라 적절한 등급을 선택할 수 있습니다.
China Super Tech Co., Ltd.는 효율적인 광섬유 라우팅이 케이블 설계의 중요한 부분인 FTTH 케이블, 실내 광케이블, 분배 시스템 및 기타 응용 분야를 개발하는 고객을 위해 굴곡-에 민감하지 않은 광섬유를 제공합니다.
주요 제품 특성
1. 제한된 라우팅 공간을 위한 설계
이 광섬유는 기존 라우팅 방식으로 인해 모서리, 터미널, 배전함 또는 기타 케이블 구성 요소 주변에 공간이 제한된 응용 분야에 사용됩니다.
2. 단단한 굴곡에 대한 민감도 감소
최적화된 광학 구조는 굽힘과 관련된 추가 감쇠를 제한하여 광섬유가 컴팩트한 케이블 경로를 통해 라우팅될 때 보다 안정적인 전송을 지원합니다.
3. G.657 등급 선택
고객이 모든 애플리케이션에 대해 하나의 사양을 사용하는 대신 케이블의 실제 기계적 요구 사항에 따라 광섬유를 선택할 수 있도록 다양한 굽힘-성능 등급이 제공됩니다.
4. 단일-모드 네트워크 통합
이 광섬유는 확립된 단일{0}모드 광통신 시스템에 통합되도록 고안되어 액세스, 실내 및 기타 소형 네트워크 아키텍처에 적합합니다.
5. 케이블 생산 호환성
섬유 구성, 코팅, 배송 길이 및 포장은 케이블 제조 요구 사항 및 다운스트림 조립 프로세스에 따라 논의될 수 있습니다.
6. 고밀도-라우팅에 적합
굽힘-최적화 설계는 상대적으로 작은 엔클로저, 캐비닛 또는 케이블 구조 내에서 여러 광섬유를 구성해야 하는 응용 분야에 유용할 수 있습니다.
응용
-
- FTTH / FTTx 네트워크– 소형 터미널, 벽면 콘센트, 배전함 및 라우팅 공간이 제한된 기타 영역을 통과하는 액세스 케이블에 적합합니다.
- 실내 광케이블링– 케이블 경로가 제한된 건물, 사무실, 주거 시설 및 기타 시설에서 파이버 라우팅을 수용하는 데 도움이 됩니다.
- 섬유 분배 시스템– 체계적인 광섬유 보관 및 굽힘 제어가 필요한 소형 배전함 및 종단 장비에 적합합니다.
- 고밀도 광 네트워크– 제한된 공간 내에서 다수의 광섬유를 설치해야 하는 케이블 구조 및 장비 레이아웃을 지원합니다.
- 소형 통신 장비– 기존 광섬유 라우팅으로 인해 불필요한 공간이나 굽힘 제약이 발생하는 광학 어셈블리에 대해 고려할 수 있습니다.
올바른 굽힘-민감한 섬유를 선택하는 방법
사용 가능한 가장 작은 굽힘 반경이 모든 프로젝트에 자동으로 최선의 선택은 아닙니다. 광섬유 선택은 케이블 또는 설치의 실제 라우팅 요구 사항부터 시작해야 합니다.
1 -단계 사용 가능한 라우팅 공간 확인
케이블 생산, 설치 및 정상 작동 중에 광섬유가 접하게 되는 최소 반경을 결정합니다. 이는 적절한 굽힘-성능 카테고리를 선택하기 위한 출발점을 제공합니다.
단계 2 - 케이블 구조 고려
느슨한-튜브, 단단한-버퍼, 드롭-케이블 및 컴팩트한 배포 구조에는 다양한 기계적 요구 사항이 적용될 수 있습니다. 광섬유는 의도된 케이블 구성과 함께 평가되어야 합니다.
단계 3 - G.657 카테고리 선택
| 요구 사항 | 추천방향 |
|---|---|
| 적절한 공간이 있는 기존 라우팅 | 표준 단일{0}}모드 광섬유로 충분할 수 있습니다. |
| 제한된 라우팅 공간 | G.657.A1을 고려하십시오. |
| 더욱 엄격한 라우팅 요구 사항 | G.657.A2를 고려하십시오. |
| 불확실한 프로젝트 요구 사항 | 기술평가를 위한 케이블 구조 및 요구곡률반경 제공 |
G.657.A1 또는 G.657.A2?
| 선택 요소 | G.657.A1 | G.657.A2 |
|---|---|---|
| 범용 | 접근 및 실내 적용을 위한 향상된 굽힘 성능 | 더 높은 굽힘-성능 요구사항 |
| 라우팅 공간 | 상대적으로 제한된 라우팅에 적합 | 라우팅 공간이 더 제한적인 경우에 적합합니다. |
| 일반적인 설계 반경 | 10mm 클래스 | 7.5mm 클래스 |
| 일반적인 사용 | FTTH, 실내 케이블링, 분배 시스템 | 긴밀한-라우팅 및 컴팩트한 광학 구조 |
| 선택 우선순위 | 균형 잡힌 굽힘 성능 및 적용 요구 사항 | 더 작은 라우팅 반경은 주요 설계 고려 사항입니다. |
표준 및 호환성
- ITU-T G.657– 액세스-네트워크 애플리케이션에 사용되는 굴곡-무감도 단일{1}}모드 광섬유에 적용 가능한 표준 제품군입니다.
- 단일-모드 네트워크 호환성– 확립된 단일-모드 광통신 아키텍처 내에서 사용하도록 설계되었습니다.
- G.652.D 네트워크 통합– 기존 단일{2}}모드 네트워크 설계와의 통합을 유지하면서 고객이 굴곡-최적화된 광섬유를 필요로 하는 경우 G.657 광섬유를 고려할 수 있습니다.
기술 사양
| 목 | 사양 |
|---|---|
| 섬유 종류 | 굴곡-무감도 단일-모드 광섬유 |
| 섬유 제품군 | G.657 시리즈 |
| 사용 가능한 등급 | G.657.A1 / G.657.A2 |
| 클래딩 직경 | 125μm급 |
| 일반적인 작동 파장 | 1310nm / 1550nm |
| 코팅 | 표준 또는 고객이-지정한 구성 |
| 섬유 길이 | 주문 요구 사항에 따라 사용 가능 |

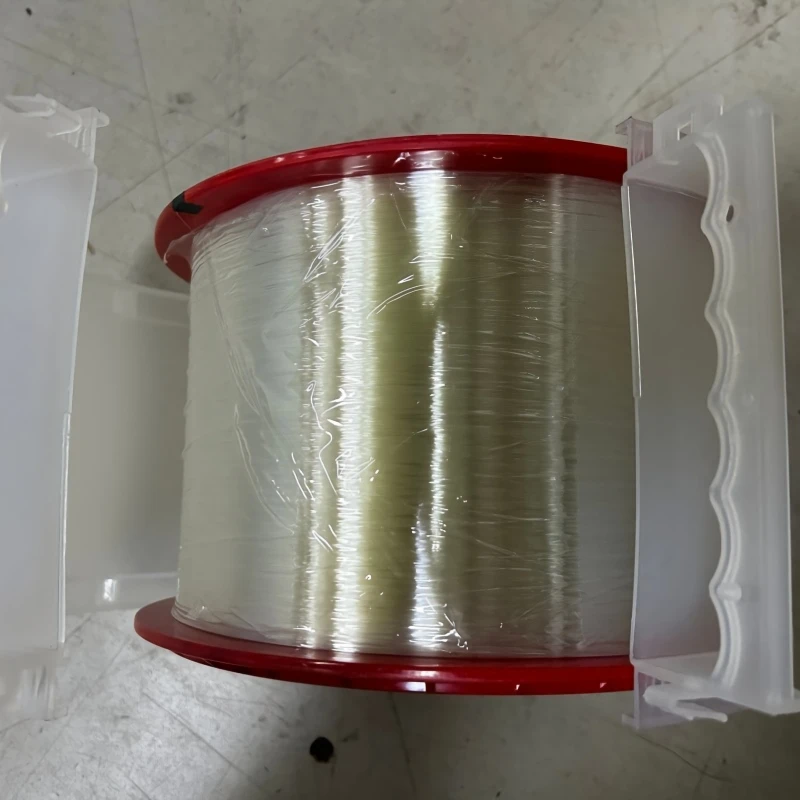

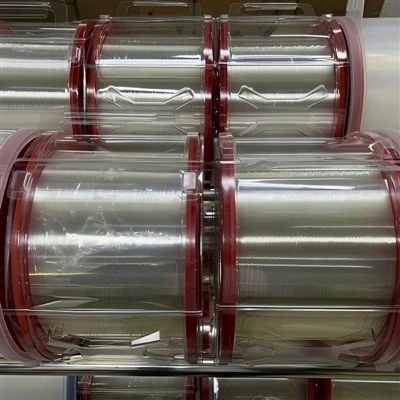

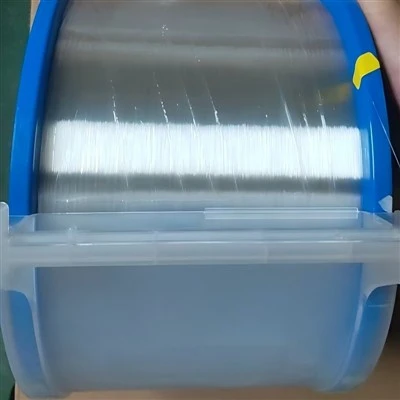

| 포장 | 스풀 포장 / 맞춤형 포장 |
| 애플리케이션 | FTTH, 실내 케이블링, 분배 시스템 및 소형 광 네트워크 |
| 목 | 선택 / 참고 |
|---|---|
| 벤드 성능 | 학년-에 따라 다름; G.657.A1 및 G.657.A2 구성 사용 가능 |
| 감쇠 | 선택한 섬유 등급 및 합의된 제품 사양에 따라 |
| 모드 필드 직경 | 선택한 섬유 등급에 따라 |
| 색분산 | 선택한 섬유 사양에 따라 |
| 기계적 성질 | 적용 가능한 섬유 사양에 따라 |
맞춤화 및 공급 옵션
-
섬유 등급 선택
고객은 라우팅 요구 사항에 따라 G.657.A1 또는 G.657.A2를 선택할 수 있습니다. 주문 확인 전에 기술 사양을 검토할 수 있습니다.
-
코팅 구성
코팅 요구사항은 고객의 케이블 구성, 스트리핑 공정 및 다운스트림 조립 방법에 따라 논의될 수 있습니다.
-
배송 기간
광섬유 전달 길이와 스풀 구성은 생산 요구 사항 및 구매 계획에 따라 조정될 수 있습니다.
-
포장 및 식별
포장, 스풀 식별, 제품 라벨링 및 관련 배송 요구 사항을 프로젝트 또는 반복 주문에 맞게 조정할 수 있습니다.
-
사양 매칭
기존 기술 사양, 도면 또는 케이블 설계가 있는 고객의 경우 견적 전에 필요한 매개변수를 검토하여 적절한 광케이블 구성을 결정할 수 있습니다.
견적 요청 시 제공해야 할 사항
몇 가지 기본 프로젝트 세부정보를 제공하면 적절한 굴곡-감도 없는 섬유를 추천하고 보다 정확한 견적을 준비하는 데 도움이 될 수 있습니다.
| 정보 | 중요한 이유 |
|---|---|
| 필수 섬유 등급 | G.657.A1, G.657.A2 또는 다른 구성을 고려해야 하는지 여부를 결정합니다. |
| 최소 굽힘 반경 | 필요한 굽힘-성능 수준을 평가하는 데 도움이 됩니다. |
| 케이블 구조 | 코팅 및 섬유 통합 요구 사항에 대한 컨텍스트를 제공합니다. |
| 작동 파장 | 관련 광학 성능 요구 사항을 결정하는 데 도움이 됩니다. |
| 필요한 수량 | 생산 및 포장 요구 사항을 평가할 수 있습니다. |
| 배송 기간 | 적합한 스풀 및 포장 배열을 결정하는 데 도움이 됩니다. |
G.657 광섬유를 선택하는 데 도움이 필요하십니까?
필요한 굽힘 반경, 케이블 구조, 섬유 등급 및 예상 수량을 보내주십시오. China Super Tech는 요구 사항을 검토하고 프로젝트에 적합한 굽힘-감도 없는 광섬유 구성을 권장할 수 있습니다.
견적 요청자주 묻는 질문
1. 굴곡-에 둔감한 섬유는 무엇을 위해 사용됩니까?
+
-
이는 FTTH, 실내 케이블링, 컴팩트 분배 시스템 및 고밀도 광학 구조를 포함하여 광섬유가 기존 단일{0}}모드 광섬유가 편안하게 수용할 수 있는 것보다 더 좁은 라우팅 경로를 통과해야 하는 경우 주로 사용됩니다.
2. G.657.A1과 G.657.A2의 차이점은 무엇입니까?
+
-
둘 다 G.657 굽힘-무감도 섬유 제품군에 속하지만 서로 다른 굽힘-성능 요구 사항을 충족합니다. G.657.A1은 일반적으로 10mm 등급 설계 반경과 연관되는 반면, G.657.A2는 더 좁은 라우팅을 위해 고안되었으며 일반적으로 7.5mm 등급 설계 반경과 연관됩니다.
3. G.657 광섬유는 기존 단일{2}}모드 네트워크와 호환됩니까?
+
-
G.657 광섬유는 단일-모드 광통신 시스템에 통합되도록 설계되었습니다. 그럼에도 불구하고 특정 네트워크 구성 요소, 케이블 구성 및 프로젝트 요구 사항을 기준으로 호환성을 평가해야 합니다.
4. 케이블에 매우 작은 굽힘 반경이 필요하지 않은 경우 G.657.A2가 필요합니까?
+
-
반드시 그런 것은 아닙니다. 실제 케이블 설계가 적절한 라우팅 공간을 제공하는 경우 덜 공격적인 굴곡-성능 사양으로도 충분할 수 있습니다. 적절한 선택은 생산 및 설치 시 발생하는 최소 반경을 기반으로 해야 합니다.
5. 섬유 사양을 맞춤 설정할 수 있나요?
+
-
선택한 섬유, 코팅, 배송 길이, 스풀 구성, 포장 및 기타 주문 관련 요구사항은{0}}고객의 케이블 설계 및 구매 요구사항에 따라 논의될 수 있습니다.
